東電檢測顯示設備光學特性測量系統目前已正式投入使用。本系統可用于測量32~65寸LCD背光源、LCD模組及顯示屏、OLED模組及顯示屏等顯示設備的光、色、電性能，同時兼容手機、平板、車載顯示等中小尺寸顯示器的自動化測試。

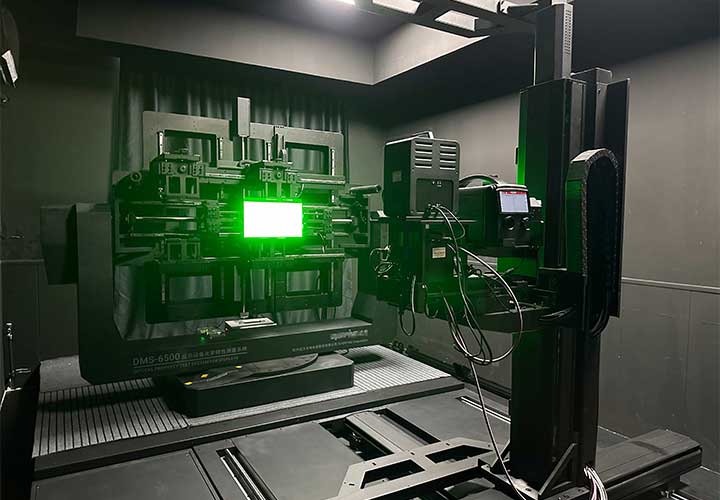

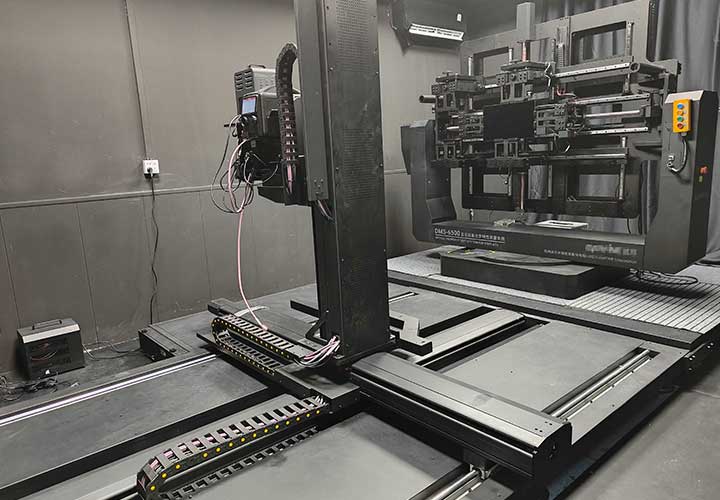

顯示設備光學特性測量系統

型號：DMS-6500

系統功能

1、常規光色參數

① 亮度、色坐標、相關色溫、相對光譜曲線、色域覆蓋率

② 亮度不均勻度、色度不均勻度

③ 亮度對比度

④ 水平/垂直可視角

⑤ 串擾

⑥ Gamma 曲線

2、電參數

① 功耗

② 亮度功率比

3、瞬時特性參數

① 閃爍

② 上升時間、下降時間

③ 響應時間

④ 灰階響應時間等

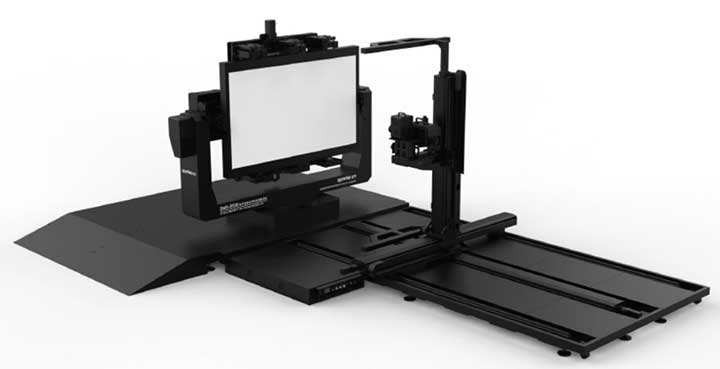

轉臺的技術指標

1)A軸(樣品水平自轉軸)旋轉范圍(注1):-135°~+135°；

2)C軸(樣品垂直自轉軸)旋轉范圍:-90°~+90°；

3)X軸行程范圍:+750mm;

4)Y軸行程范圍:+450mm;

5)Z軸行程范圍:0~1200mm;

6)A、C軸精度:分辨率0.01°，重復精度0.05°，定位精度0.1°；

7)X、Y、Z軸精度:分辨率 0.01mm ，定位精度 0.1mm/1000mm；

8)被測樣品尺寸:32~65 寸(配輔助夾具可兼容至17寸)；

9)可裝夾測試樣品最大重量:65KG(含外掛儀器和模塊)；

10)轉臺備有緊急停止功能。

注 1:近距離測試時，為避免轉臂與測量平移臺碰撞，測試旋轉角度受限于保護程序。

測量項目標準

SAEJ 1757、IEC 62431、IEC 61747、GB/T 18910 等國內外標準。

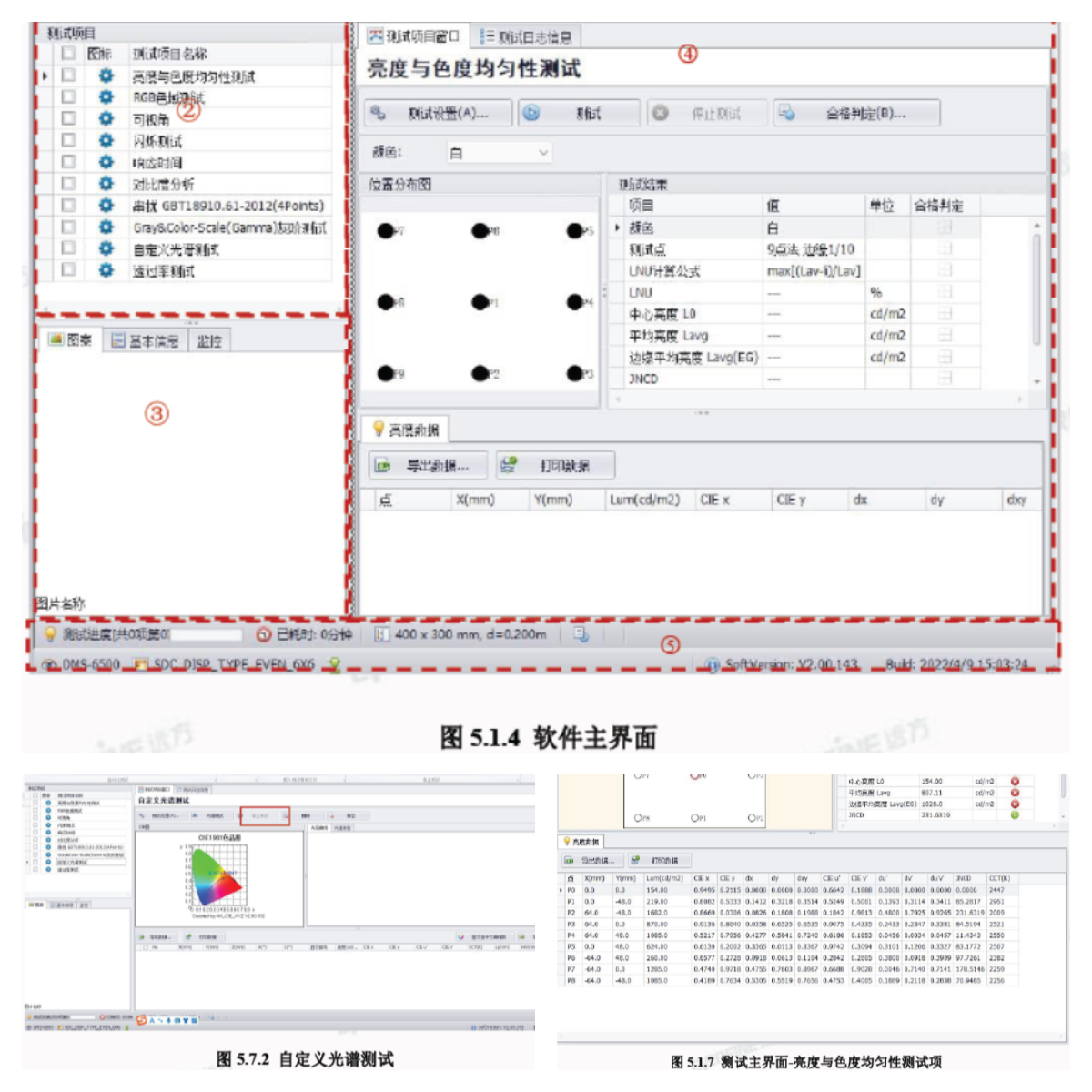

軟件界面

測試
