音響產品空間輻射（RE）整改案例

某音響產品的空間輻射（RE）測試不通過整改案例分析，下圖-1是產品的空間輻射（RE）測試數據，產品在空間輻射測試時150MHz~300MHz頻段有較多的諧波干擾數據超標，導致產品EMC空間輻射測試不通過，如下圖1，這是一個典型的時鐘電路干擾波型：

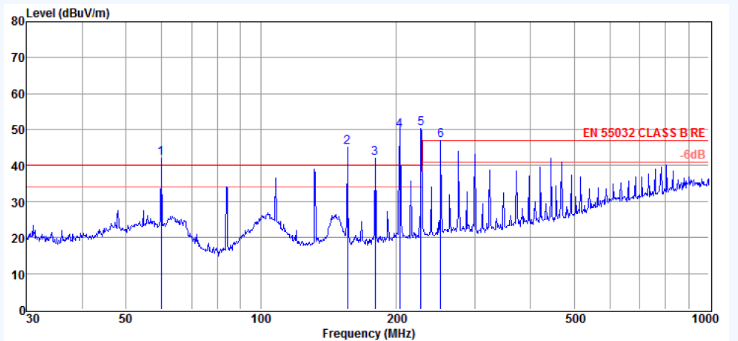

圖1典型的時鐘電路干擾波型

干擾機制及原因分析

      結合以上測試數據分析，導致輻射測試不通過的主要原因可能是產品電路設計中晶振或時鐘信號之間的通信形成的干擾，在電路設計中晶振和時鐘信號之間都要有匹配電路等措施；在電路中晶振及其相應時鐘信號由于其周期特性，會因時鐘邊沿速率過快引起信號完整性和電磁兼容等問題，成為PCB的主要騷擾源，并產生較多諧波干擾，導致空間輻射測試超標。通常情況下，當PCB電路設計中有晶振及時鐘信號電路時，晶振線路布線設計時是否增加匹配電阻和去耦電容，或只加了去耦電容未加匹配電阻，以及時鐘信號線上是否有增加匹配電阻及去耦電容對產生EMC問題，造成EMI干擾會很大，對EMI測試結果也有很大的影響。匹配電阻在電路設計中作用有阻抗匹配和減緩信號上升沿的作用。阻抗匹配因PCB上的布線都有一定阻抗，會因布線問題產生阻抗失配，引發信號的完整性產生電磁干擾，即一般會采用源端串聯一個電阻的方式進行匹配來保證信號的質量。減緩信號上升沿匹配電阻與電容的低通濾波電路，為反映信號響應速度，從而影響高頻干擾，匹配電阻的取值最好在20~100歐之間，也可在確保信號質量的前提下其值越大越好。去耦電容主要應用于信號電路設計中，完成去耦、振蕩/同步及時間常數的作用，振蕩/同步：包括RC、LC振蕩器及晶體的負載電容都屬于振蕩/同步。在PCB布局設計時，若要保證時鐘電路有足夠的去耦電容，就必須保證去耦電容的選取要滿足預期的應用。自諧振頻率需要考慮抑制時鐘的諧波，通常我們都要考慮原始時鐘頻率的五次諧波。同時在高頻電路中會因回路電感的影響，需要在PCB上放置有效容性的去耦電容來達到良好的去耦效果。在實際應用中通常采用大電容濾低頻，小電容濾高頻的原則來選取去耦電容值。

解決思路分析

整改方法及對策

1.在X1有源晶振外殼與周邊增加接地連接；

2.C31位置濾波電容增加接地連接，15pF改為33pF電容；

3.將功放I2C_MCLK時鐘信號R3位置電阻33歐電阻改為100歐磁珠，靠近X1晶振位置I2C_MCLK信號引腳串600歐磁珠。

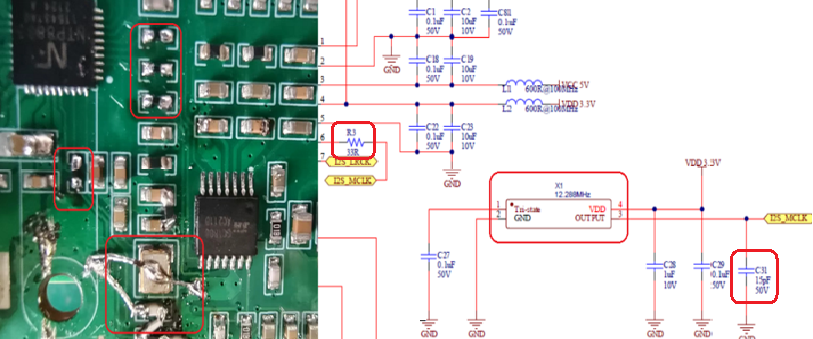

圖-2 整改對策

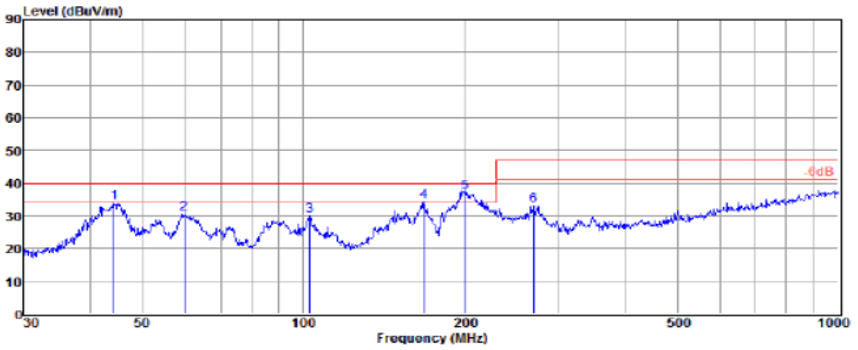

圖-3 整改后測試數據
